一、概述：

SPT21Y2 盾构机用压力送器，测量端采用特殊处理坚固的厚金属膜片，采用力学传递原理，被测介质中坚硬砂粒，小岩石颗粒通过隔离膜片传感压力，且不会损坏内部敏感元件。该压力传感器结构紧凑、耐腐蚀，抗震动、抗坚硬砂粒冲击、宽范围温度补偿。

◆此类传感器通常也称为：平膜压力传感器、注浆压力传感器，盾构机压力传感器，制砖压力传感器机，土压机压力传感器，灌浆机压力传感器，本产品可适用于多种恶劣的工作环境、产品为全封焊结构，结构紧凑、耐腐蚀，抗震动、抗坚硬砂粒冲击、宽范围温度补偿。

二、特点：

特色的放大电路

结构齐全，多种信号输出

采用特殊钢材、平膜结构性价比高

结构紧凑、耐腐蚀、且稳定性好

316L全不锈钢材质、防堵塞结构设计

防震性好、搞冲击力强、搞磨损性好

三、主要技术参数：

量 程：0-6，10，,20，50，100，200bar

综合精度：0.2%FS、0.5%FS

输出信号：4-20mA(二线制)、0-5/1-5/0-10VDC(三线制)

供电电压：24VDC(10-30VDC)

介质温度：-20～75℃

环境温度：-30～75℃

绝缘电阻：大于2000MΩ (100VDC）

密封等级： IP67

长期稳定性能：0.1%FS/年

过载压力：150%FS

振动影响：在机械振动频率20Hz～1000Hz内，输出变化小于0.1%FS

电气接口： 4芯航插

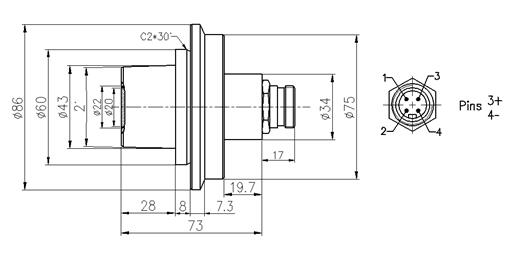

四、产品图纸：

五、提示：

螺纹接口可根据用户要求订制，需在合同中注明。

如有特殊要求，请与本公司商洽。

六、质保：

用户在遵守使用和保护规则条件下,仪表自出厂日期起保修一年.一年后的维修在本公司进行。本公司随时欢迎用户来函、来电咨询及提出建议。
