一、概述：

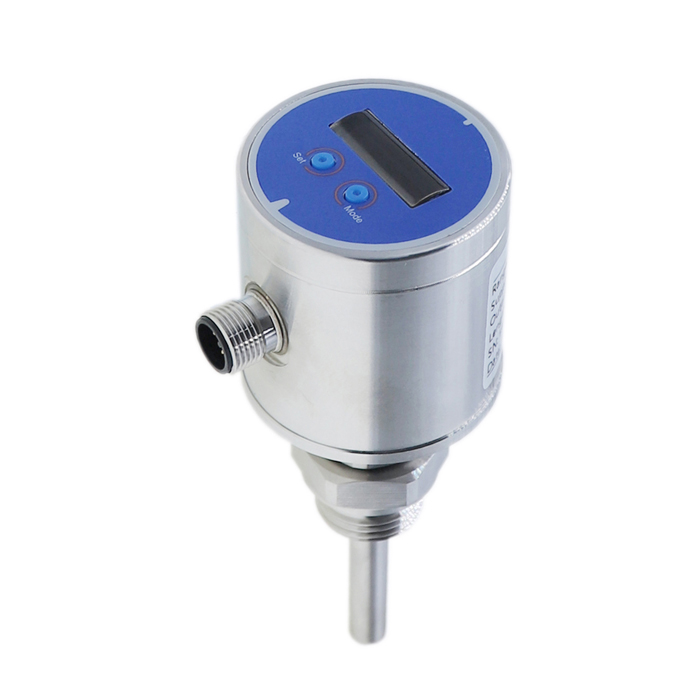

SPK81 型流量开关是一款基于热扩散原理的智能流量监测传感器，该产品以国际先进的 ARM 工业级MCU 为核心，结合高品质的传感器和专用电路，经过温度补偿和调校，在水温变化时仍能确保测量的准确性。产品能够对管道内水流动情况进行实时监控，用于冷却或润滑系统的断流监测，在流量故障时对重要设备提供预警和保护。产品采用全封闭式设计，不锈钢结构适应于多种应用环境。产品具有过压、过流及反接保护，自发光 OLED 屏可在进度条和数字间显示切换，通过按键可快速设定动作点，显示反转功能可实现任意方向安装，无须经常调整和维护。可广泛应用于发电、冶金、钢铁、造纸、锅炉等大型设备的运行保护。

二、产品特点：

· 24VDC / 220VAC 可选电源

· OLED 液晶屏，进度条和数字可切换显示

· 全不锈钢外壳， IP67 防护

· 温度补偿

· 1 路继电器￤ 2 路 NPN￤ 2 路 PNP；2 路 PNP+4mA～20mA DC(定制)

· 无可动部件，免维护

· 开关量输出，控制点连续可调

· 外形小巧，支持显示反转

· 活接头可配不同接口，适合多种管径要求

三、性能指标：

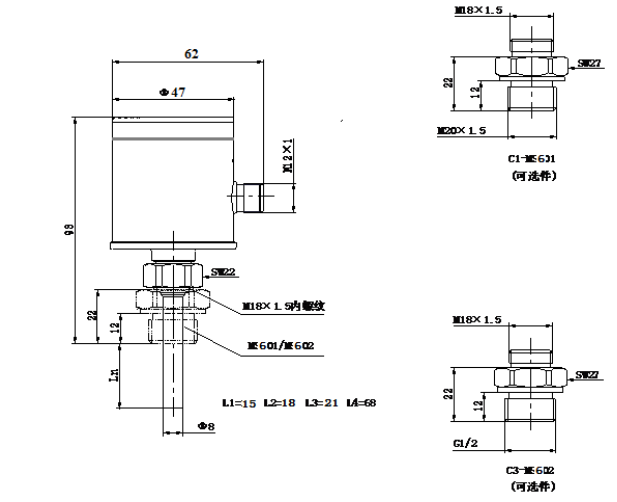

四、外形结构及电气连接注： 以上参数测试介质为水； 5cm/s～100cm/s； 20℃（出厂状态）

两种显示如下：

▲--开关点 K1 ∆ --开关点 K2 数字显示 数字示值与流速的关系曲线

开关点符号闪烁时,表示流速超过了设定的开关动作流速。

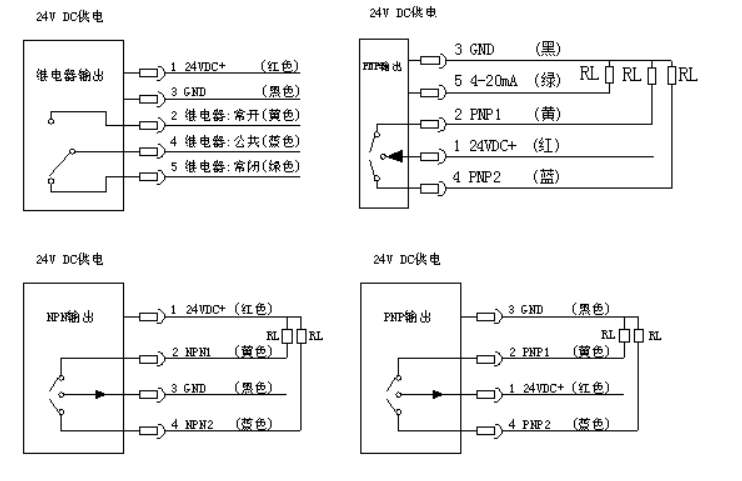

五、电气连接：

M12 x 1	线色	插针序号	220VAC Definition	24V DC 接线定义
	红色	1	供电相线	电源正
	黑色	3	供电零线	电源负
	黄色	2	继电器常开点	继电器常开点/NPN1、PNP1
	绿色	5	继电器常闭点	继电器常闭点/4mA~20mADC（定制）
	蓝色	4	继电器公共点	继电器公共点/NPN2、PNP2

六、选型指南：

可选附件: SP901 2 米 5 芯 M12× 1 母弯头 RVVP 电缆（标配）

SP601 M20×1.5 外螺纹转换头

SP602 G1/2外螺纹转换头

七、提示

1.螺纹接口可根据用户要求订制，需在合同中注明。

如有特殊要求，请与本公司商洽。

八、质保：

用户在遵守使用和保护规则条件下,仪表自出厂日期起保修一年.一年后的维修在本公司进行。本公司随时欢迎用户来函、来电咨询及提出建议。
