SPK02-轴向压力控制开关
一、产品简介：
SPK02轴向系列智能压力控制器是集压力测量、显示、输出、控制于一体的压力测控产品。该产品为全电子结构，前端采用隔离膜充油芯体，由高精度的A/D转换，经微处理器运算处理，现场显示，并输出一路模拟量和两路开关量。
该智能压力控制器使用灵活，操作简单，调试容易，安全可靠。广泛应用于水电，自来水，石油，化工，机械，液压等行业，对流体介质的压力进行现场测量、显示与控制。
二、技术性能：
|
量 程 范 围 |
-100…0～35…1000（KPa） |
显 示 方 式 |
0.56" 数码管 |
|
0～2、20、35……100（MPa） |
显 示 范 围 |
-1999~9999 |
|
|
过 载 压 力 |
≤ 额定量程的1.5倍 |
介 质 温 度 |
－20～+85℃ |
|
测 量 介 质 |
与316L不锈钢兼容的各种气体、液体 |
环 境 温 度 |
－10～+60℃ |
|
供 电 电 压 |
24VDC 220VAC |
相 对 湿 度 |
0~80% |
|
输 出 信 号 |
4~20mA标准信号输出（可选） 两路控制点继电器输出220VAC 3A |
响 应 时 间 |
≤1ms |
|
采 样 速 率 |
16次/秒 |
||
|
精 度 |
±0.3%F.S ±0.5%F.S |
压 力 接 口 |
外螺纹M20×1.5或用户自定 |
|
长 期 稳 定 性 |
≤±0.2%F.S/年 |
电 气 接 口 |
接线端子 |
三、产品特点：
● 100标准仪表安装
● 两路控制点现场设定
● 4~20mA标准信号输出（可选）
● 两路控制点继电器输出220VAC 3A
● 4位LED数码管显示，无视值误差
四、安装：
4.1机械安装：
可以通过压力管接头（M20*1.5）（其他尺寸接头可在订货时说明），直接装在液压管路上。
在关键应用场合（如剧烈震动或冲击），压力管接头可以通过微型软管进行机械解耦。
注：量程小于100KPa时必须垂直安装。
4.2电气连接：
为了防止电磁干扰的影响应注意以下事项：
l 线路连接尽量短
l 采用屏蔽线
l 尽量避免直接接近引起干扰的用户装置或电器和电子装置的接线
l 若用微型软管安装，壳体必须单独接地

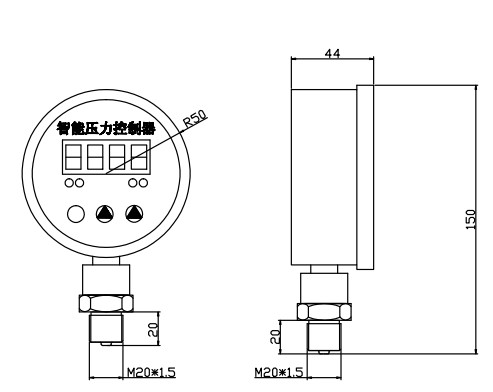

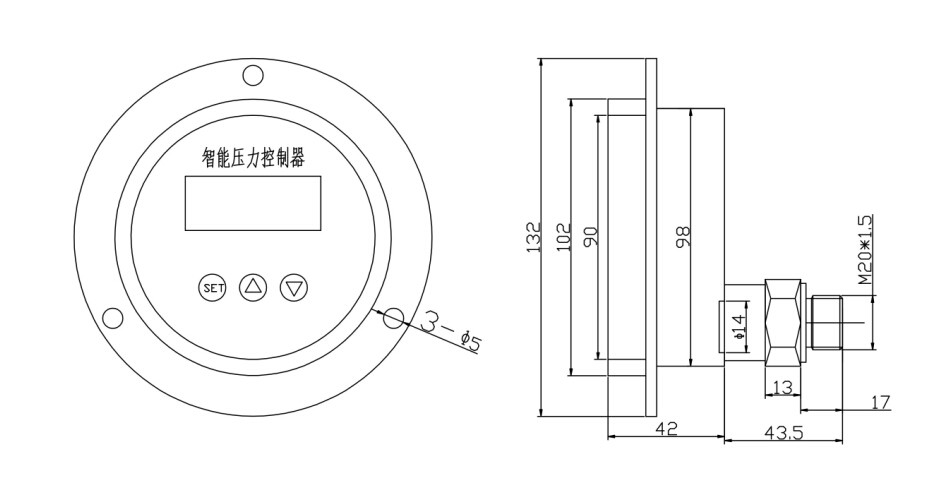

五、外形尺寸：（单位：mm）

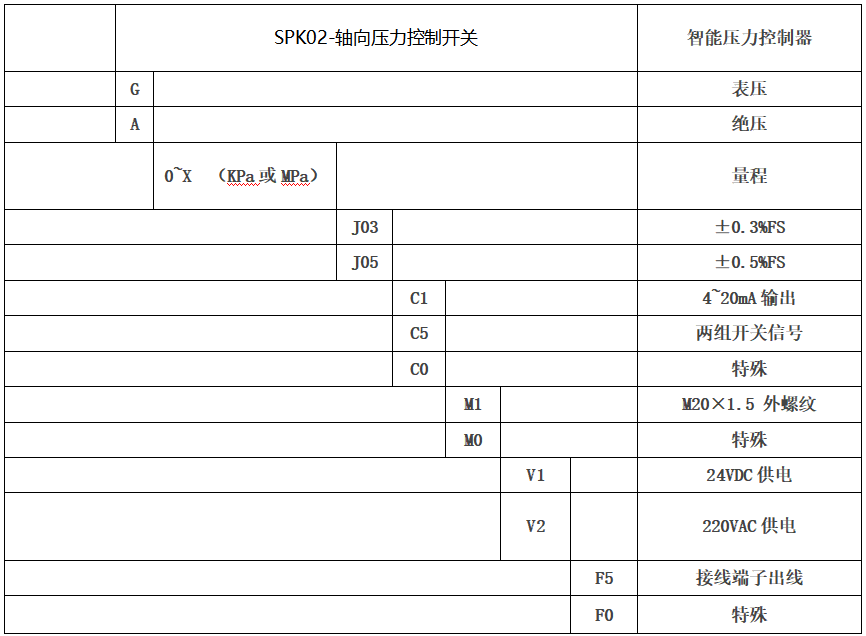

六、产品选型：
七：质保
用户在遵守使用和保护规则条件下,仪表自出厂日期起保修一年.一年后的维修在本公司进行。本公司随时欢迎用户来函、来电咨询及提出建议。
