SPT21C2-溅射膜压力变送器
一、特点：
长期稳定性好
量程可从3bar到2500bar
全焊接结构
物料介质接触部件材质SS 17-4PH
短路保护及反极性保护
多种输出，通讯方式可选
结构紧凑小巧
二、简介：
SPT21C2 系列变送器的高稳定性和可靠性来源于使用溅射膜压力传感器和高性能的电路以及全焊接结构。还可以用过手机APP在不施加压力的情况下进行量程迁移和零位调整。该产品可用于航空、船舶、轨道交通设备、工程设备、 车辆制动系统、液压系统、发动机、工业自动化等。
|
测量介质 |
气体/液体 |
精度(%FS) |
0.1, 0.25, 0.5 可选 |
|
长期稳定性 |
±0.1%FS/年* |
响应时间 |
≤1ms |
|
零点温漂 |
0.005%FS/℃ |
满点温漂 |
0.01%FS/℃ |
|
介质温度 |
-70~200℃ |
环境温度 |
-55~155℃ |
|
供电 |
8~36VDC |
输出 |
4~20mA, 0~1…10V |
|
响应时间 |
≤1ms |
产品寿命 |
100M次循环 |
|
防护等级 |
IP65, IP67, IP68* |
电气连接 |
DIN43650/M12/线输出 |
|
重量 |
50-150g |
|
|
*非累积性
*防护等级取决于电气连接方式
三、承压能力：
|
压力量程(bar) |
冲击压力(x满量程) |
爆破压力 (x满量程) |
|
5....1000 |
2 x FS |
10 x FS & ≤4000bar |
|
1000...1600 |
1.5 x FS |
≤4000bar |
|
1600....2500 |
1.5 x FS & ≤3000bar |
≤4000bar |
|

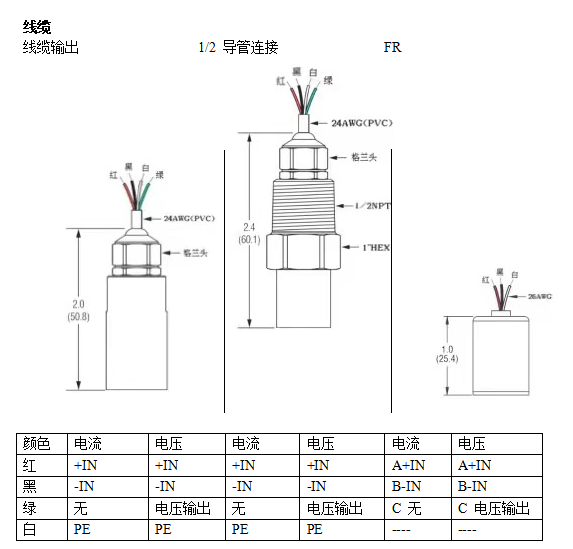

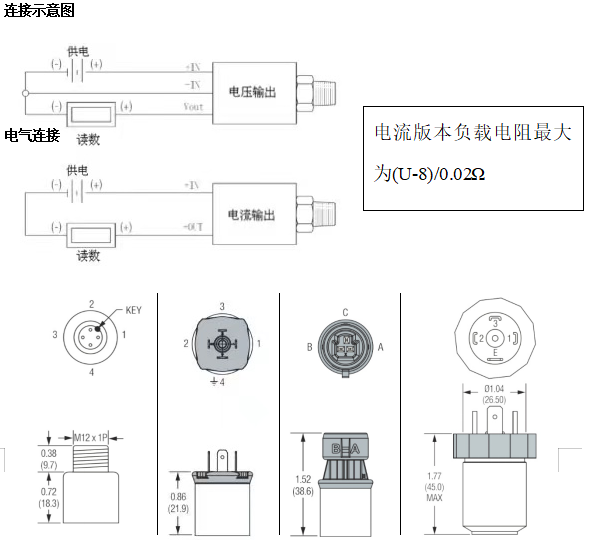

插针 |
电流 |
电压 |
电流 |
电压 |
电流 |
电压 |
电流 |
电压 |
|
1 |
+IN |
+IN |
+IN |
+IN |
A +IN |
A +IN |
+IN |
+IN |
|
2 |
-IN |
-IN |
-IN |
-IN |
B -IN |
B -IN |
-IN |
-IN |
|
3 |
无 |
电压输出 |
无 |
电压输出 |
C 无 |
C 电压输出 |
无 |
电压输出 |
|
4 |
PE |
PE |
PE |
PE |
---- |
---- |
PE |
PE |

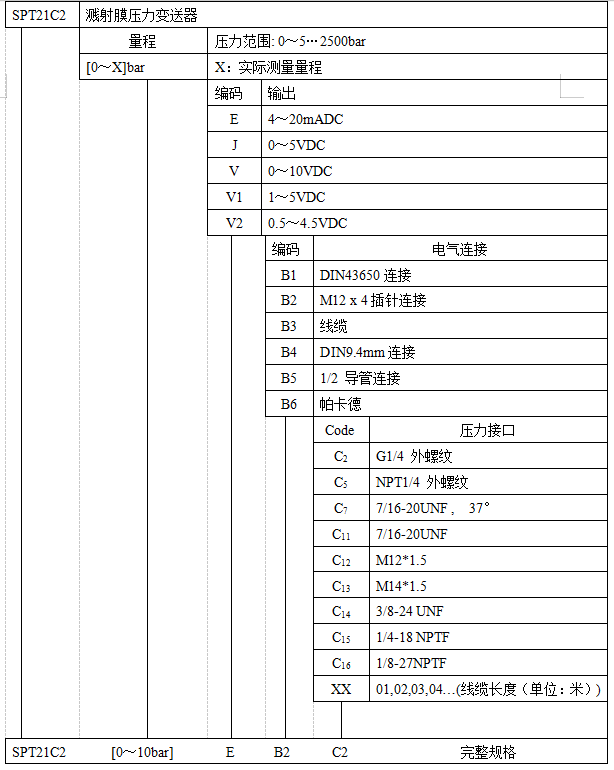

五、选型指南：
六、质保：
用户在遵守使用和保护规则条件下,仪表自出厂日期起保修一年.一年后的维修在本公司进行。本公司随时欢迎用户来函、来电咨询及提出建议。
↑点击上方可下载SPT21C2 溅射膜压力变送器资料
