一、产品特点：

性能可靠，安全使用方便

具有短路保护和反极性保护

小尺寸、低成本

多种压力接口、电气连接可选择

二、概述：

SPT21C1 型压力变送器是一种小尺寸、低成本的通用型压力变送器。它选用陶瓷压力传感器作为敏感元件，高精度压力变送器专用电路，整体性能稳定可靠。广泛适用于压缩空气、水泵、冰箱、空调等设备的压力检测及控制。

性能指标

量程: -0.1…0～0.1…60MPa

过压: 2倍满量程

压力类型: 表压

过程连接: G1/4, G1/2, NPT1/4, 7/16 UNF等(根据客户需求可变)

精度: ±1％FS， ±0.5%FS

长期稳定性: ±0.3%FS/年（最大值）

补偿温度: 0~50℃

工作温度: -30~80℃

贮藏温度： -40~120℃

供电电源: 12~28VDC、5V可选

输出信号: 4~20mADC(两线制) 0/1~5VDC(三线制), 0.5~4.5V(三线制)

负载电阻: ≤（U-12）/0.02Ω（2-wire）， ≥10k（3-wire）

防护等级: IP65

电气连接: 赫斯曼插头、M12插头、电缆直接出线

三、外形结构 结构材料:

Ø 外壳: 不锈钢（304）

Ø 压力接口: 不锈钢（304）

Ø 敏感元件：陶瓷（Al2O3）

Ø 密封垫片: 丁晴橡胶

Ø 插头外壳: 塑料

四、外形结构：

结构材料:

外壳: 不锈钢（304）

压力接口: 不锈钢（304）

敏感元件：陶瓷（Al2O3）

密封垫片: 丁晴橡胶

插头外壳: 塑料

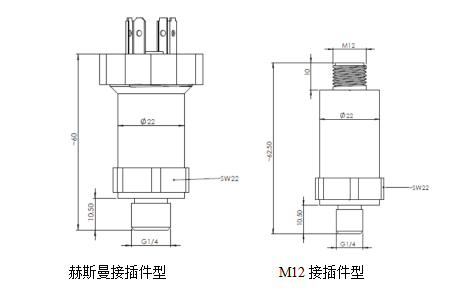

五、外形结构图：

七、质保：

用户在遵守使用和保护规则条件下,仪表自出厂日期起保修一年.一年后的维修在本公司进行。本公司随时欢迎用户来函、来电咨询及提出建议。
