一、产品特点：

·一体化结构，无须外部调节

·传感器部分的外壳防护等级为IP68

·产品的性价比高，可靠性高，能长期稳定使用

二、概述：

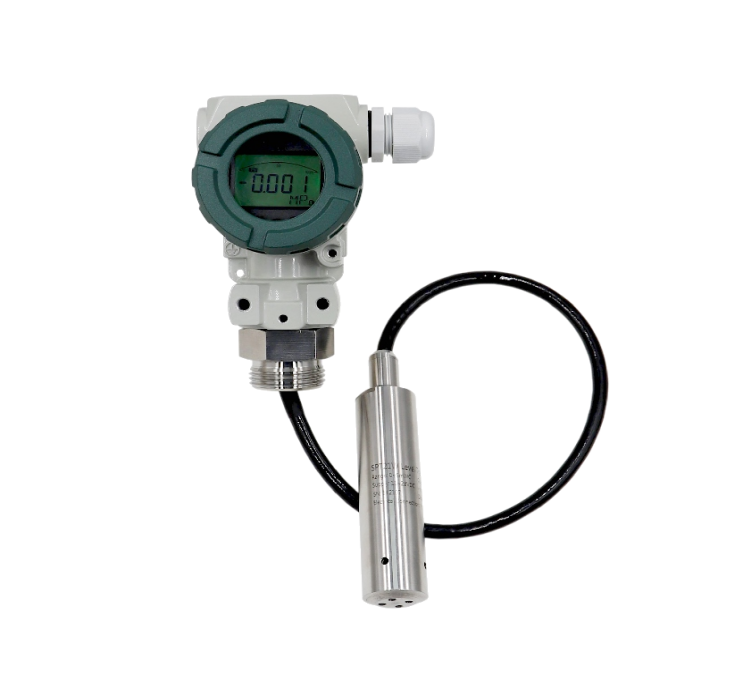

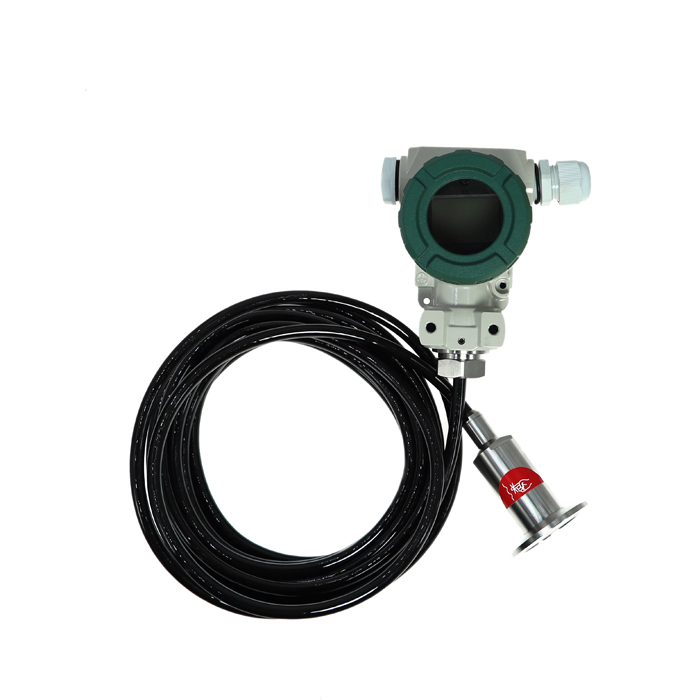

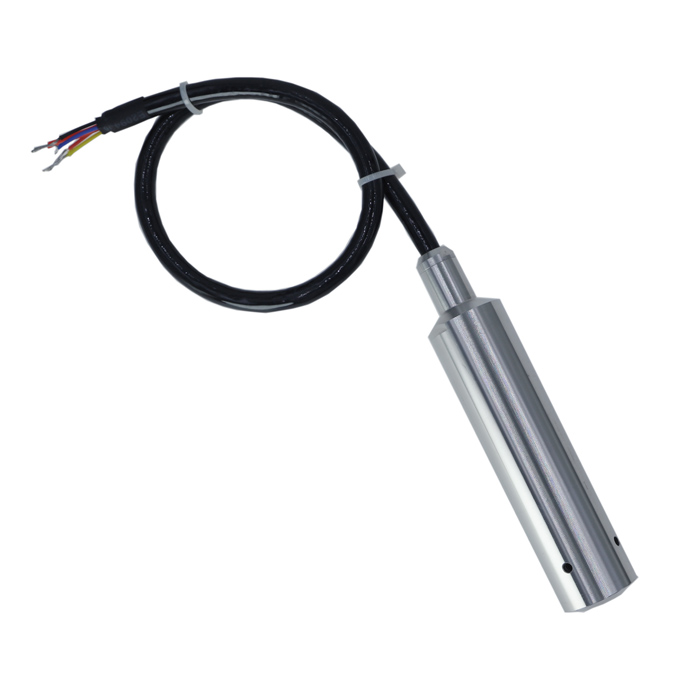

SPT21W型液位变送器是一种全密封潜入式液位测量仪表。该型变送器选用经过长期稳定性和可靠

性试验的OEM压力传感器及高精度的变送器专用电路装入一个不锈钢壳体组成。

一体化的结构和标准化的信号，为现场使用和自动化控制提供了方便。专用电缆与外壳密封连接，可长期投入与变送器结构材料相兼容的液体中使用。

SPT21W型液位变送器具有体积小、重量轻、长期稳定性好，适用于医药、冶金、电厂、矿山、城市供排水、水文勘探等领域进行水位或液位测量与控制。

三、性能指标：

·量程：1 2 5 10 20 50 100 200mWC

·过压：2倍满量程

·精度：±0.5％FS

·长期稳定性： 量程＞20mH2O, ±0.2％FS/年

量程≤20mH2O, 20mmWC

·温度误差： 零点 满度

量程＞10mWC 0.02％FS/℃ 0.05％FS/℃

量程≤10mWC 0.05％FS/℃ 0.05％FS/℃

·工作温度： -10～80℃

·贮存温度: -40～100℃

·供电电源： 11～28VDC

·输出信号： 4～20mADC(2-wire)

·负载电阻： ＜(U－11)/0.02

·防护等级： IP68

四、结构材料：

外壳：不锈钢304

O型圈：氟橡胶

电缆：φ7.5mm聚乙烯电缆或聚安酯电缆

膜片：不锈钢316L

五、外形尺寸：

六、电气连接

七、选型指南：

八、选型提示：

1. 被测介质应与产品接触的材料相兼容，同时要注明被测介质在测量状态时的密度（水除外）。

2. 电缆线材质有两种，聚氨酯较柔软，耐磨性好，可选择使用。在没有特殊注明的情况下，按聚乙烯电缆供货。

3. 产品安装在多雷雨地区时，建议用户加装防雷击保护装置，并确保产品及电源可靠接地，

可降低雷电对变送器损坏的概率若订货产品需要计量检定证书，或者其它特殊要求，敬请与本公司商洽，并在订单中注明。

4. 若有其它特殊要求，敬请与本公司商洽，并在订单中注

九、质保：

用户在遵守使用和保护规则条件下,仪表自出厂日期起保修一年.一年后的维修在本公司进行。本公司随时欢迎用户来函、来电咨询及提出建议。
