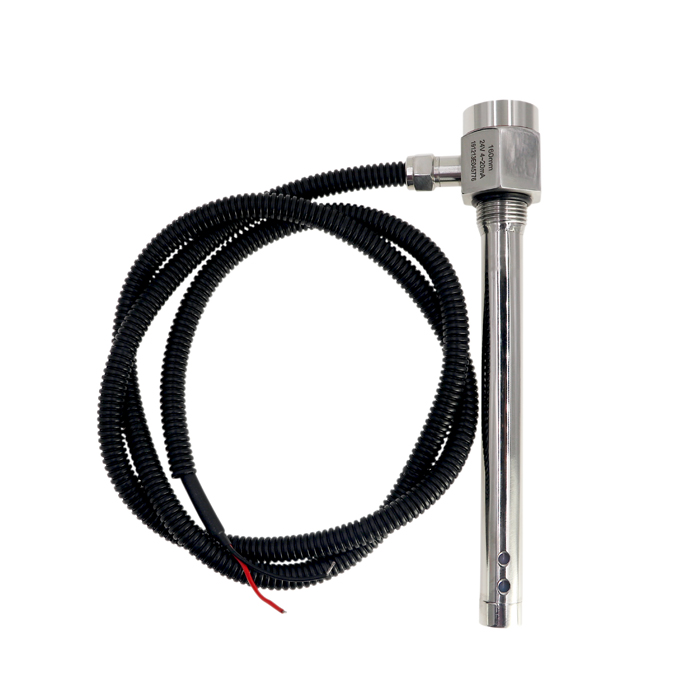

SPT61 电容式液位变送器
一、产品特征：
高可靠性，免维护
全不锈钢结构
电路带反接保护
4/20mA, 0/5V, 0/3.3V, RS485, RS232 可选
可提供个性化定制方案
二、产品简介：
SPT61是一款电容式液位传感器。 它采用全不锈钢和PTFE结构以及高分辨率电容测量系统，即使在行驶中的车辆上也能确保测量结果稳定。 它广泛用于重型卡车，加油站，柴油发电机，化学制品以及其他需要不间断测量液位的场所。
三、产品参数：
量程: 100~2000mm
压力范围: -1~4bar
工作温度: -35~+70℃
探杆直径: φ16mm
供电电压: DC5V, 9~36V
功耗: ＜10mA
安装方式: M20*1.5外螺纹或法兰安装（可根据需求定制）
输出信号: 4~20mA, 0~3.3V, 0~5V, RS485, RS232, CAN.
精度: ±0.5%、±1.0%、
电气连接: 默认1米电缆
四、外形图及产品结构产品材质：
外壳: 不锈钢304
探杆: 不锈钢304
密封圈：丁晴橡胶或氟橡胶
电缆线：聚乙烯
电缆线保护套：聚乙烯

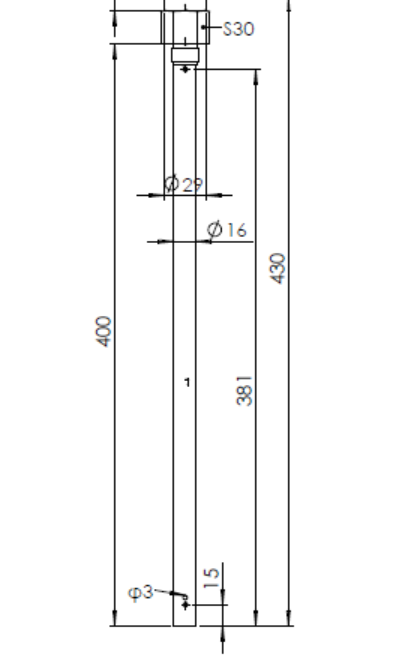

外形尺寸见右侧图纸（探杆长度根据量程确定）
五、电气连接：
|
导线颜色 |
2线制 |
3线制 |
|
红色 |
+V |
+V |
|
黑色 |
+OUT |
+OUT |
|
白色 |
Null |
GND |
|
SPT61 |
电容式液位变送器 |
||||||||||
|
|
|
量程 |
探杆长度0～100…3000mm |
||||||||
|
[0～X]mm |
X：实际需要探杆长度 |
||||||||||
|
|
|
代码 |
输出信号 |
||||||||
|
I |
4～20mADC |
||||||||||
|
V1 |
0～5VDC |
||||||||||
|
V2 |
0～3.3VDC |
||||||||||
|
R1 |
RS485(Modbus) |
||||||||||
|
R2 |
RS232 |
||||||||||
|
C |
CAN |
||||||||||
|
|
|
X |
电缆线长度（米） |
||||||||
|
|
|
代码 |
其他 |
||||||||
|
C1 |
M20*1.5外螺纹 |
||||||||||
|
C3 |
G1/2 外螺纹 |
||||||||||
|
Cx |
定制螺纹尺寸 |
||||||||||
|
F |
法兰连接 |
||||||||||
|
|
|
||||||||||
|
SPT61 [0～500mm] I 2 C3 完整选型 |
|||||||||||
六、产品选型：
1.请注意被测介质必须与探杆材质兼容；
2.请在订货时告知被测介质的名称、温度范围、压力范围；
3.如有特殊需求请随时联系我司。
七、质保：
用户在遵守使用和保护规则条件下,仪表自出厂日期起保修一年.一年后的维修在本公司进行。本公司随时欢迎用户来函、来电咨询及提出建议。
