一、概述：

智能压力开关是集压力测量，显示，输出、控制于一体的智能数显压力测控产品。该产品为全电子结构，前端采用带隔离膜充油压阻式压力传感器，输出信号由高精度，低温漂放大器放大处理，送入高精度的A/D转换器，转换成微处理器可以处理的数字信号，经过运算处理的信号控制两路开关，对控制系统压力进行测控。该智能数字压力开关使用灵活，操作简单，调试容易，安全可靠。广泛应用于水电，自来水，石油，化工，机械，液压等行业，对流体介质的压力进行测量显示和控制。

二、特点：

◆4位数字显示当前压力值

◆压力预设开关点和开关点动作延时功能

◆开关输出功能可选（迟滞功能，窗口功能）

◆设有节点动作发光二级管，便于观察

◆按键调校及现场设置各种参数，操作方便

◆2路开关量输出，带载能力1.2A

◆模拟量输出（4～20mA）或RS485数字输出

◆压力接口可330°旋转

三、技术参数：

四、外形尺寸：

五、安装：

5.1机械连接

可以通过压力管接头（DIN3582外螺纹G1/4）（其他尺寸接头可在订货时说明），直接装在液压管路上。在关键应用场合（如剧烈震动或冲击），压力管接头可以通过微型软管进行机械解耦。

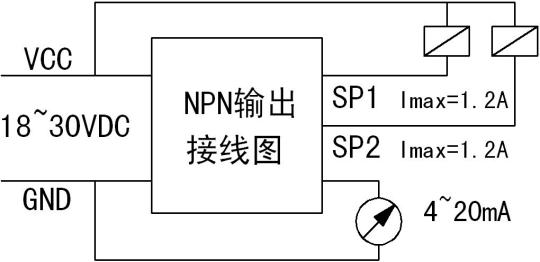

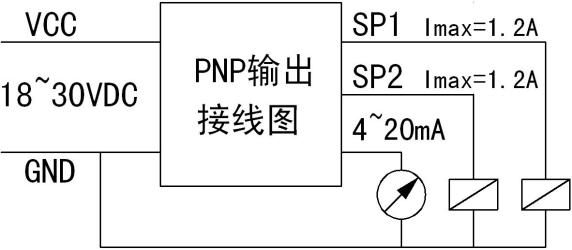

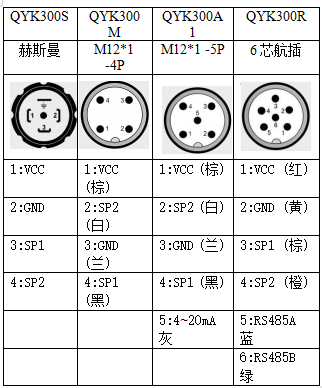

5.2电气连接

为了防止电磁干扰的影响应注意以下事项：

●线路连接尽量短，采用屏蔽线

●尽量避免直接接近引起干扰的用户装置或电器和电子装置的接线

●若用微型软管安装，壳体必须单独接地

六、设置：

6.1开关量输出

QYK300每路开关量输出主要由两个基本参数ALxH和ALxF来控制，ALxH设定吸合点，ALxF设定释放点。此外还有相应的输出功能选择，输出延时值等共同完成对开关输出的控制。

6.2 开关输出功能

6.1开关量输出

QYK300每路开关量输出主要由两个基本参数ALxH和ALxF来控制，ALxH设定吸合点，ALxF设定释放点。此外还有相应的输出功能选择，输出延时值等共同完成对开关输出的控制。

6.2 开关输出功能

迟滞功能

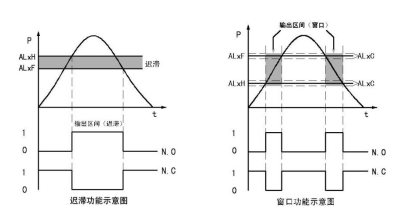

迟滞值可通过菜单设定，其输出可用来控制泵入泵出，且只需一个输出点。如右图所示，以常开型(N.O)为例，灰色带为迟滞值(ALxH-ALxF)；当压力上升时，只有压力值大于ALxH，开关点才吸合；而当压力值下降时，只有压力值小ALxF，开关点才断开。

窗口功能

该功能可用于监控特定的区间，其输出可用来完成控制、报警等工作，且只需一个输出点。如右图所示，以常开型(N.O)为例，灰色带为窗口值(ALxF -ALxH)；当压力值处于窗口之间时，开关点才吸合；而当压力值超出该区间时，开关点断开。

注：

ALxH与ALxL中的“x”表示开关点“1”或“2”

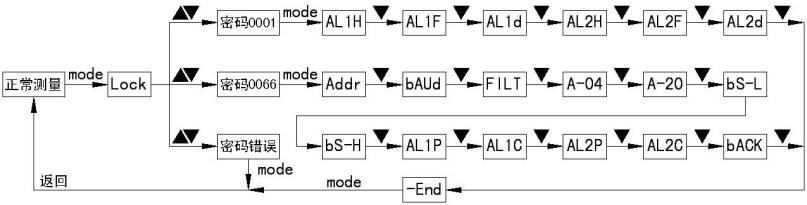

6.3设置流程：

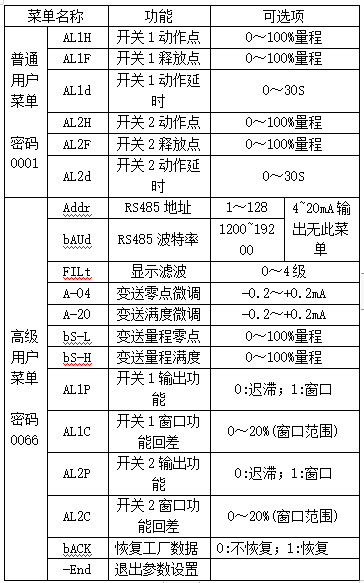

6.4菜单功能：

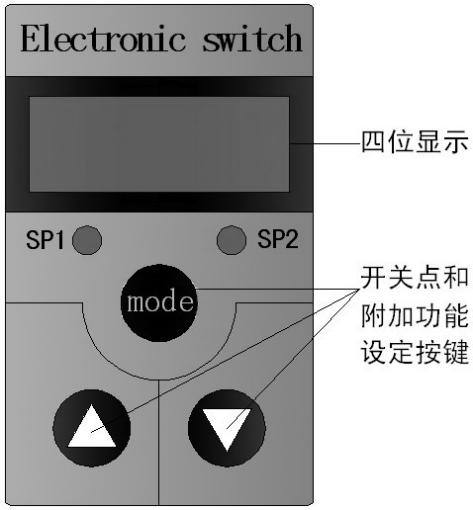

6.4按键说明

“mode”键：

确认键，在显示菜单状态时，按键此键显示菜单数据。在数据显示状态时，按下此键确认修改的参数并返回菜单状态。

“▲”

增加键，短按时参数单值增加，长按时参数值快速加1。

“▼”

减小键，短按时被参数单值减小，长按时参数值快速减1。

●若30秒无键按下，则不保存所修改的数据自动退出设置状态。

●“▲”与“▼”同时按下5秒时，实现零位校正，量程的+/-10%范围内的压力值将被作为新的零点。若两键再次同时长按5秒时，则回复到零点校正之前的压力值。

6.5错误代码

Er01---开关1输出短路，出现错误输出关闭且再不控制。排除措施：排除短路后，

Er02---开关2输出短路，出现错误输出关闭且再不控制。排除措施：排除短路后，重新上电。

Er12---开关1/2输出同时短路，出现错误输出关闭且再不控制。排除措施：排除短路后，重新上电。

ErEP---EEPROM数据校验出错，可能原因是

强烈的电磁干扰或者某个器件故障。排除措施：断电后重新上电，或者进入高级用户菜单恢复工厂设置。

ErAd---仪表内部模数转换出错，可能原因是强烈的电磁干扰或者某个器件故障。排除措施：排除电磁干扰源，仪表壳体合理接地。

若以上故障码出现，经排查检测重新上电后仍旧无法正常工作，请与我公司联系

六、质保

用户在遵守使用和保护规则条件下,仪表自出厂日期起保修一年.一年后的维修在本公司进行。本公司随时欢迎用户来函、来电咨询及提出建议。
