一、 概述：

SPK-防爆压力控制开关现场安装简易。前端采用高精度压阻式压力芯体，经放大器、微处理器运算处理，由LCD显示出实际的压力值。

该智能数字温度表使用灵活，操作简单，调试容易，安全可靠。广泛应用于水电，自来水，石油，化工，机械，液压等行业，对流体介质的压力进行测量显示.

二、特点：

◆双屏显示，显示内容清晰易读

◆主屏5位实时压力显示

◆副屏可选最大值，最小值，峰值，环境温度显示

◆图形化压力百分比与电池电量显示

◆过压闪烁提示，防止仪表过压损坏

◆白色背光,便于夜间查看

◆10种压力单位转换，国际通用

◆采集速率30秒/次 至 100次/秒可选，适用面更广

◆自动关机功能有效延长电池寿命

三、技术参数:

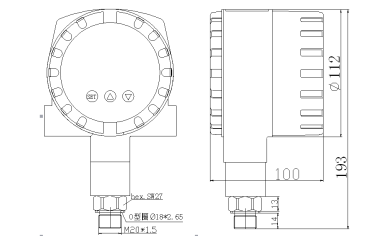

四、外形尺寸：

五、安装：

可以通过压力管接头(M20*1.5)（其他尺寸接头可在订货时说明），直接装在液压管路上或容器上。

六、功能设置：

6.1按键功能

“”开关机键即 “S1”键 功能描述：

测量模式下短按为开，关机功能

² 测量模式下长按3秒进入设置模式

² 设置模式下短按为使能参数修改，被修改参数闪烁，再次短按确认参数修改，被修改参数停止闪烁。

“”背光开关键即 “S2”键 功能描述：

² 测量模式下短按为背光开，关功能

² 测量模式下长按3秒为快捷单位切换功能

² 设置模式下为设置参数移位与减一功能，长按时连续移位或减一

“ZERO”清零键即 “S3”键 功能描述：

² 测量模式下短按为清除峰值，最大值，最小值清除功能，当副屏显示环境温度时，此键短按功能无效。

² 测量模式下长按3秒为压力零点显示清零功能

² 设置模式下为设置参数加一功能，长按时连续加一

注：为便于设置能的描述，三个按键均以其编号“S1”“S2”“S3”命名， 在普通用户与高级用户设置模式下，若30秒内没有按键操作，将从设置模式返回测量模式。

6.2 设置框图

6.3设置框图

普通用户菜单：

Luck：密码输入菜单，可设范围(19999～99999)，副屏提示符“PIN”；

普同用户密码为“00001”；

高级用户密码为“00016”；

输入密码错误或超过30秒未有按键操作时将自动返回测量模式

OFFT：自动关机时间，可设范围(0～15)；

“0”为不关机，副屏提示符“ON”,表示常开；

“1~15”副屏提示符为“Man”,表示时间单位为 分钟

Light：背光开启时间，单位为秒

“0，5，10，15，30，60，120,180，88”可选

“0”为关闭背光，副屏提示符“OFF”；

“88”为背光常开，副屏提示符“ON”

高级用户菜单：

Unit：用户单位设置，可设范围(0～10)，副屏提示符为各个单位，

“10”为不显示单位，其中“Kef”表示压力单位“kgf/cm2”；

“MMH”表示压力单位“mmH2O”； “MH2”表示压力单位“mH2O”；

Sup：副屏显示模式，可设范围(0～3)，

“0”副屏提示符“PK”表示副屏显示测量的峰值；

“1”副屏提示符“LOW”表示副屏显示测量最小值；

“2”副屏提示符“HIG”表示副屏显示测量最大值；

“3”副屏提示符“℃”表示副屏显示环境温度

Speed：采集速率设置，可设范围: 30秒/次, 15秒/次, 10秒/次,

(1～5)秒/次, 2次/秒, 4次/秒, 8次/秒, 16次/秒, 32次/秒, 66次/秒, 100次/秒；

副屏提示符“t/S”表示“次/秒”；

副屏提示符“S/t”表示“秒/次”；

SCALE：最小分显示辨率，可设范围(1～9)，副屏提示符为工厂标定时的压力单位，设置此参数后，主屏显示值的最末位将按照此设置值变化。

Zero：零点屏蔽值，可设范围（0～10），副屏提示符“%”

如果不希望显示零点漂移值，则可通过此菜单在压力表允许的精度范围内屏蔽显示值，最大屏蔽范围为量程的1%，使其在屏蔽范围内零点与满度值显示为零点值或满度值，注：1个字代表千分之一。

offset：副屏温度修正，可设范围(-10.0℃～10.0℃)，副屏提示符“℃”

当副屏显示的温度值与实际温度有误差时可通过此菜单进行修正

deal：显示限幅开关,可设范围（0～1）

“1” 副屏提示符“yes”表示打开超量程提示功能，当显示压力值大于量程的125%或低于量程的25%时显示会闪烁提示；

“0” 副屏提示符“NO”表示关闭此功能。

reset：恢复工厂设置，可设范围(0～1)，

“0” 副屏提示符“NO”表示不进行恢复工厂；

“1” 副屏提示符“yes”表示进行恢复工厂；

此功能只有在“-End-”菜单退出并保存时才会被执行

6.4 设置方法：

6.4.1. 长按“”，副屏幕显示“LOCK”时，输入“00001”，按压“”确认，进入参数设置状态

6.4.2. 按“”选择要修改的菜单

6.4.3. 按“”键允许修改参数（字符闪烁）

6.4.4. 按“”和“ZERO”修改数据

6.4.5. 短按“”键，确认修改（停止闪烁）

6.4.6.选择“End-”菜单按“”键确认退出。

七、使用须知：

7.1．仪表储藏与使用适宜在环境温度为-20℃~70℃,现对湿度小于80%的场合.

7.2.更换电池时请使用9V碱性电池（6LR61）。

八、订货须知：

订货时应注明量程、精度等级、接口尺寸.

九、质保：

用户在遵守使用和保护规则条件下,仪表自出厂日期起保修一年.一年后的维修在本公司进行。本公司随时欢迎用户来函、来电咨询及提出建议。
